De open kano's van Bear Mountain Boat.

Bear Mountain Boat Shop

De Bear Mountain Boat Shop levert zowel bouwtekeningen voor traditionele als voor eigentijdse (open) kano's. De traditionele ontwerpen zijn gebaseerd op historische vaartuigen die de toets der tijd hebben doorstaan. Ze werden gebouwd door de roemruchte bouwers in Canada, waarvan de namen in kringen van kanoliefhebbers nog altijd bekendheid genieten zoals o.m. de Chestnut Canoe Company en de Peterborough Canoe Company. Waar nodig zijn de lijnen aangepast aan de eisen van de tijd en de veranderde manier van bouwen. Naast deze klassieke modellen zijn er ook de "moderne" kano's, met vaareigenschappen waarin de huidige technische kennis optimaal tot zijn recht komt.

BOUWTEKENINGEN van OPEN KANO'S.


Uit de website van www.bootbouwer.nl

Traditionele modellen:
 lengte:stabiliteit:capaciteit:
Rob Roy394 cm.71*50- 115 kg.dubbelpeddel kano.
Bob's Special457 cm.10070-205 kg.Prospector type.
Hiawatha461 cm.8870-180 kg.
Ranger457 cm.10470-205 kg.Prospector type.
Cottage Cruiser472 cm.9770-205 kg.
Huron Cruiser480 cm.92125-205 kg.Peterborough type.
Canadien485 cm.86125-175 kg.Peterborough type.
Champlain488 cm.92125-205 kg.Peterborough type.
Prospector490 cm.103160-245 kg.Prospector type.
Lorna/J.G.Brown488 cm.74125-175 kg.Peterborough type.
Nomad518 cm.102160-310 kg.Prospector type.
Redbird537 cm.92125-230 kg.
Moderne kano's:
 lengte:stabiliteit:capaciteit:
Freedom 15457 cm.10470-205 kg.
Freedom 17518 cm.9870-230 kg.
SoloTripper518 cm.92*70- 115 kg.
Freedom 17/9541 cm.111180-310 kg.
C1 Marathon Racing564 cm.49*70- 115 kg.
Chaa Creek Expedition602 cm.102180-340 kg.
 Stabiliteit: hoe hoger het getal,des te stabieler is de kano.
 * = Stabiliteit gemeten als eenpersoons.
Prijzen van de tekeningen :
C1 Marathon Racing en Chaa Creek Expedition: € 109,00 per set.
 alle overige tekeningen: € 79.00 per set.
naar pagina-begin

ROB ROY

 13'-0"Rob Roy
Een klassieke dubbelpeddel solo kano.
lengte :394 cm.gewicht :~18 kg.
breedte: 69 cm.br. op w.l.:62 cm.
diepte :26 cm.diepgang :10 cm.ontwerp: Ted Moores & Steve Killing

De oorsprong van de Rob Roy is terug te voeren op Engeland in het midden van de 19e eeuw. John McGregor bouwde daar zijn versie van een toerkano naar het voorbeeld van onder meer de Indiaanse berkenbastkano en noemde die de Rob Roy. Kano's als deze waren gewoonlijk zo'n 12 tot 15 voet lang en werden vanuit een zittende positie voortbewogen met een dubbele peddel. Vaak konden ze voorzien worden van een tuigage. De vroege Amerikaanse kanobouwers werden door deze bouwwijze beinvloed.Rob Roy Tot na 1900 overheerste de kano met de dubbele peddel het Amerikaanse recreatieve kanoën. Dit type romp is gebouwd in tal van uitvoeringen, van een eenvoudige lichtgewicht open toerkano tot een van dek en vlonders voorziene versie.

naar overzicht

BOB'S SPECIAL

15'-0"Bob's Special
Een 'Chestnut'klassieker.
lengte :458 cm.gewicht :~18 kg.
breedte: 91 cm.br. op w.l.:84 cm.
diepte :32 cm.diepgang :10 cm.ontwerp: Steve Killing gebaseerd op traditionele vormen.
Uit de catalogus van de vermaarde Chestnut Canoe Co. in 1950: "De Chestnut 50-lb. Special is ontworpen om tegemoet te komen aan de vraag naar een extreem lichte kano met goed draagvermogen en is erg geliefd gebleken. Door zijn breedte en de vlakke bodem is de boot zeer stabiel." Veertig jaar later is het een van hun meer bekende modellen, gewild bij onder meer solo toerkanoërs. De gematigd gebogen kiellijn en de geleidelijke ronding in de kim maken hem goed bruikbaar voor het traditionele eenmans-kanoën. Om de boot geschikt te maken voor strip planking Bob's Specialzijn er enige aanpassingen op het origineel gemaakt. In het bijzonder werden boeg en achtersteven iets voller. De zeeglijn kreeg een minder geprononceerde stijging naar de einden. Oorspronkelijk gebouwd door Chestnut, is het ontwerp aangepast en getekend door Steve Killing naar lijnen genomen door Ted Moores.
naar overzicht

FREEDOM 15

15'-0"Freedom 15' 0
Een moderne efficiente toerkano.
lengte :457 cm.gewicht :~22 kg.
breedte: 84 cm.br. op w.l.:85 cm.
diepte :33 cm.diepgang :11 cm.ontwerp: Steve Killing.
Net als de andere boten uit de Freedom-familie heeft de Freedom 15 een asymmetrische romp met een fijn gevormde boeg en een wat vollere achtersteven. Midscheeps valt het boord iets naar binnen om gemakkelijk alleen te kunnen varen en om een grotere stijfheid te creëren. Een kleine kano als deze is wendbaar maar dat betekent wel dat er aandacht moet worden besteed aan de nodige koersvastheid. Hiertoe heeft de Freedom 15 een wat vlakkere, zich naar achter toe verdiepende kiellijn om moeiteloos te kunnen sturen. De breedte van 84 centimeter zorgt enerzijds voor een hoge stabiliteit die vertrouwen zal geven aan de opvarenden en is anderzijds toch nog een plezier om te peddelen. Je komt hem tegen op meren en rivieren, om te kamperen en te vissen en om zomaar wat te spelevaren.
naar overzicht

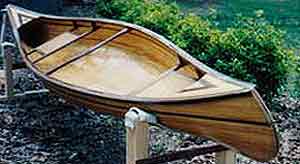

HIAWATHA

 15'-0"Hiawatha
Een compacte, gemakkelijk te peddelen kano.
lengte :461 cm.gewicht :~23 kg.
breedte: 85 cm.br. op w.l.:79 cm.
diepte :31 cm.diepgang :11 cm.ontwerp: Ted Moores en Steve Killing.
Dit Bear Mountain ontwerp heeft een traditionele zeeglijn en boegprofiel die herinneren aan de vroege "Canadese" kano. Onder de waterlijn is de boot moderner vormgegeven om efficient te kunnen varen. De romp is licht gewelfd met een gematigd vlakke kiellijn en loopt naar de boeg v-vormig uit voor de koersstabiliteit, snelheid en manoevreerbaarheid. De Hiawatha is een universele recreatieve kano met een beperkte waterverplaatsing, ontworpen in de traditie van de Amerikaanse toerkano's, Hiawathaen kan om zijn optimale waterlijnvorm te bereiken beter rechtop dan hellend gepeddeld worden. Een goede solo-kano, ook erg snel en stuurbaar met een dubbele peddel. In 1999 heeft Steve Killing, met inbreng van Ted, de romp opnieuw ontworpen om stabiliteit toe te voegen en de prestaties te verhogen. Het karakter van de boot is gebleven.
naar overzicht

PROSPECTOR RANGER

15'-0"Prospector Ranger
Een Prospector in zakformaat.
lengte :457 cm.gewicht :~23 kg.
breedte: 90 cm.br. op w.l.:86 cm.
diepte :34 cm.diepgang :10 cm.ontwerp: Steve Killing gebaseerd op traditionele vormen.
De Prospector zoals die in het verleden door de Chestnut Canoe Company werd gebouwd was uitgevoerd in lengten van 12 tot 18 voet. Dit model, de Ranger 15, is bevallig van lijnen en besloten werd dat deze kano deel moest uitmaken van Bear Mountain Boat collectie. We vinden dezelfde eindvorm en gebogen kiellijn als bij de Prospector 16.De boot is stabiel, sterk en geschikt voor een flinke vracht. Zoek je een boot met historie en met in alle opzichten goede vaareigenschappen, dan kan dit de juiste zijn.
naar overzicht

COTTAGE CRUISER

15'-6"Cottage Cruiser
De perfecte kano?
lengte :472 cm.gewicht :~25 kg.
breedte: 91 cm.br. op w.l.:81 cm.
diepte :34 cm.diepgang :10 cm.ontwerp: Steve Killing.
De Cottage-cruiser werd in 1997 ontworpen vanuit de wens om te komen tot een op traditionele vormen gebaseerde middelgrote kano met wat meer draagvermogen dan de 15-voeters. Dit nieuwe ontwerp heeft elementen in zich van de Prospector serie, maar heeft een wat meer naar binnenvallend boord en een vlakkere zeeglijn. Een mooie kano, zowel geschikt om te spelevaren als voor een langere kampeertocht.
naar overzicht

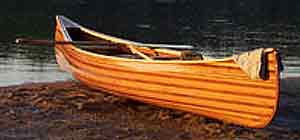

HURON CRUISER

15'-9"Huron Cruiser
Traditoneel maar slank.
lengte :480 cm.gewicht :~23 kg.
breedte: 83 cm.br. op w.l.:77 cm.
diepte :36 cm.diepgang :10 cm.ontwerp: Steve Killing gebaseerd op traditionele vormen.
De lijnen voor deze kano werden genomen van een originele doek-beklede "Huron" zoals die gebouwd werd door de Peterborough Canoe Company. Uit hun catalogus: "Ze hebben een goed draagvermogen met behoud van een beperkte diepgang en zijn gemakkelijk te peddelen vaartuigen, goed hanteerbaar in ruw en snelstromend water. De zeeglijn is bij deze modellen rechter en verlaagd bij boeg en achtersteven waardoor een geringere windweerstand bereikt wordt." Huron CruiserDe bemanning kan rekenen op een snel en goed bestuurbaar vaartuig. Er werden twee types kiel aangeboden: een voor een hogere bescherming en een die bijdraagt aan de koersvastheid. De kano is gemakkelijk te bouwen en weegt in de stripbuilded versie zo'n 20 tot 25 kilogram.
naar overzicht

CANADIEN

 16'-0"Canadien
Oude glorie.
lengte :485 cm.gewicht :~24 kg.
breedte: 81 cm.br. op w.l.:76 cm.
diepte :32 cm.diepgang :10 cm.ontwerp: Ted Moores gebaseerd op traditionele vormen.
Ook de tekeningen voor de Canadien zijn gebaseerd op traditionele vormen. De kano is ideaal voor algemeen gebruik, zij het dat de wat geringere stabiliteit enige ervaring vereist. Door de aanwezigheid van een kiel en de iets gebogen kiellijn is de boot volgzaam en gemakkelijk te varen.
naar overzicht

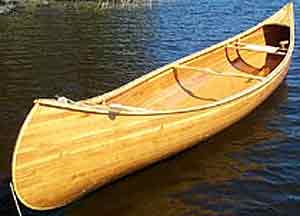

CHAMPLAIN

 16'-0"Champlain
Een populaire Peterborough klassieker..
lengte :488 cm.gewicht :~23 kg.
breedte: 85 cm.br. op w.l.:79 cm.
diepte :33 cm.diepgang :12 cm.ontwerp: Steve Killing gebaseerd op traditionele vormen.
ChamplainDe Champlain High-ender was een van populairste ontwerpen van de bekende Peterborough Canoe Company. In de oorspronkelijke bouwwijze van canvas op cedar komt hij voor in de laatste catalogus van 1961. De Champlain Low-ender, met minder hoogte in boeg en achtersteven, werd op dezelfde mallen gebouwd. Een goede toerkano voor algemeen gebruik in traditionele stijl.
naar overzicht

PROSPECTOR

 16'-1"Prospector
De graadmeter voor anderen.
lengte :490 cm.gewicht :~25 kg.
breedte: 89 cm.br. op w.l.:84 cm.
diepte :34 cm.diepgang :12 cm.ontwerp: Steve Killing gebaseerd op traditionele vormen.
ProspectorDe Chestnut Company bouwde dit "werkpaard van het Noorden" om tegemoet te komen aan de specifieke behoeften van de prospectors - goede manoevreerbaarheid in wildwater en wildernis, met de capaciteit voor het vervoeren van aanzienlijke ladingen. De Prospector heeft een afgevlakte ondiep gebogen romp waarvan de volheid doorgaat tot in boeg en achtersteven, goede diepte midscheeps om een vrijboord te kunnen handhaven en verdiepte uiteinden om de opvarenden en de uitrusting droog te houden. De gebogen kiellijn maakt de boot erg manoevreerbaar in wildwater.
Een ideale all-round kano.
naar overzicht

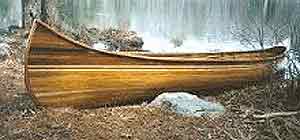

LORNA

 16'-0"Lorna
Een slanke bevallige romp voor ervaren peddelaars.
lengte :488 cm.gewicht :~23 kg.
breedte: 76 cm.br. op w.l.:69 cm.
diepte :30 cm.diepgang :12 cm.ontwerp: Ted Moores gebaseerd op traditionele vormen.
De oorspronkelijke "Lorna", inspiratiebron voor dit ontwerp, is alweer een klassieker zoals die rondLorna 1900 in Canada gebouwd werden. Het is een goed voorbeeld van de ver door-ontwikkelde "Canadian style" toerkano. Dit ontwerp vormt een mooie balans tussen alle eigenschappen die wenselijk zijn voor een snelle toerkano voor algemeen gebruik.
naar overzicht

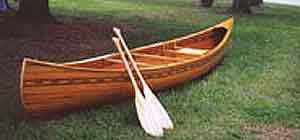

NOMAD

 17'-0"Nomad
Een traditionele toerkano.
lengte :518 cm.gewicht :~27 kg.
breedte: 89 cm.br. op w.l.:83 cm.
diepte :37 cm.diepgang :11 cm.ontwerp: Ted Moores.
De Nomad is de strip/epoxy versie van een ontwerp waarvoor Ted Moores opdracht kreeg van Canadian Canoes; een 17-voets toerkano gebaseerd op de populaire 16'Chestnut Prospector "Fort". Het middengedeelte en het profiel komen overeen metNomad de Bear Mountain Boats 16'Prospector, maar met vollere waterlijnen. Dit voegt wat volume en stabiliteit toe en levert een vloeiende rompvorm die zich erg eenvoudig laat bouwen in cedar strips. De Nomad: lang, slank en gemakkelijk te peddelen.
naar overzicht

SOLO TRIPPER

17'-0"Solo Tripper
Een snelle lichte dagtoerkano.
lengte :519 cm.gewicht :~25 kg.
breedte: 79 cm.br. op w.l.:72 cm.
diepte :29 cm.diepgang :8 cm.ontwerp: Steve Killing.
Dit is de boot voor een dagje uit op jezelf. De asymmetrische kano (voor smaller dan achter)kan zowel met "trekkerzitje" gevaren worden -acht slagen links en acht slagen rechts- als vanaf een traditionele doft met een hellende boot. Een meer dan zes centimeter naar binnen vallend dolboord zorgt voor comfortabel peddelen.
Commentaar van de ontwerper:
"De naar binnen vallende boorden zijn ontworpen om gemakkelijk te kunnen peddelen, maar wat het doet met het uiterlijk van de boot is indrukwekkend. De beperkte breedte ter hoogte van het dolboord benadrukt de slanke lijnen en de sterke dwarsscheepse kromming bij de waterlijn ziet er aangrijpend uit. En volgens mij zul je ontdekken dat deze boot zelfs nog beter vaart dan dat ie eruit ziet."
naar overzicht

FREEDOM 17

 17'-0"Freedom 17
Een moderne efficiente toerkano.
lengte :518 cm.gewicht :~23 kg.
breedte: 85 cm.br. op w.l.:cm.
diepte :34 cm.diepgang :11 cm.ontwerp: Steve Killing.
Freedom 17De Freedom 17 heeft een asymmetrische romp met een smalle boeg, de grootste breedte achter het midden en een gevulde achtersteven om de weerstand te verminderen. De licht gebogen kiellijn zorgt ervoor dat de boot gemakkelijk wendbaar is. Door een iets naar binnen vallend boord is de boot een prima solo-kano, maar meestal zal hij gebruikt worden voor tochten met twee man aan boord. Een snelle kano die eenvoudig te bouwen is. De Canadese ontwerper Steve Killing is misschien beter bekend door zijn America's Cup jachtontwerpen, maar zijn kano's zijn net zo spectakulair. Ontworpen met nauwkeurigheid en aandacht vindt men in de rompvorm van de Freedom 17 veel van de spitsvondigheden terug die de ontwerper opgedaan heeft bij zijn vele kanoën, zeilen en roeien.
naar overzicht

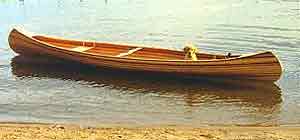

REDBIRD

 17'-6"Redbird
Een snelle lichte dagtoerkano.
lengte :537 cm.gewicht :~24 kg.
breedte: 89 cm.br. op w.l.:85 cm.
diepte :30 cm.diepgang :10 cm.ontwerp: Ted Moores en Steve Killing.
Dit Bear Mountain ontwerp is een doeltreffende kano voor zwerftochten en heeft bewezen uitzonderlijk zeewaardig te zijn. De kielloze vlak boogvormige romp en een gematigd gebogen kiellijn gecombineerd met een lange waterlijn maken het tot een snel reagerende boot. De kano heeft een gematigd naar binnen vallend boord om de sterkte in de lengte te garanderen en om dolboorden mogelijk te maken met genoeg breedte om golven te Redbirdkunnen weerstaan. De boot is in 1998 opnieuw belijnd door Steve Killing die al doende wat stabiliteit heeft toegevoegd. Wij vinden dat dit een van de mooiste kano's is die Ted Moores heeft ontworpen, geschikt voor ervaren peddelaars en getalenteerde beginners.
naar overzicht

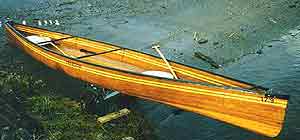

FREEDOM 17-9

 17'-9"Freedom 17' 9
Een doeltreffende groot-volume kano.
lengte :541 cm.gewicht :~26 kg.
breedte: 91 cm.br. op w.l.:81 cm.
diepte :36 cm.diepgang :10 cm.ontwerp: Steve Killing.
Steve Killing ontwierp deze grote Freedom voor degenen die de 17 erg mooi vonden maar die gewoonweg meer laadvermogen nodig hadden. Of het nu gaat om meer mensen, zwaardere personen of veel bagage voor een langere tocht; het past erin. De lengte, breedte en het vrijboordFreedom 17' 9 zijn allen vergroot met maar geringe veranderingen aan de rompvorm. De ontstane stabiliteit is hoog. Met een iets meer gebogen kiellijn dan veel moderne kano's, heeft de Freedom serie de wendbaarheid teruggewonnen die men ook vindt in de traditionele kanovormen, en dat zonder de snelheid van de moderne romp op te offeren.
naar overzicht

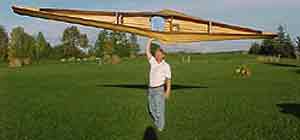

C1 MARATHON RACING

18'-6"C1 Marathon Racing 18-6
Een gespecialiceerde kano voor de wedstrijdliefhebber.
lengte :564 cm.gewicht :~25 kg.
breedte: 81 cm.br. op w.l.:66 cm.
diepte :30 cm.diepgang :8 cm.ontwerp: Steve Killing.
Deze racer is ontworpen naar de voorschriften voor marathon races waardoor de ongebruikelijke vorm ontstaan is. De vleugels net achter het midden van de boot zijn inmiddels gebruikelijk op de meeste C1 ontwerpen en zijn bedoeld om te voldoen aan de breedte-eisen van de reglementen. Voor en achter dat punt wordt de romp snel smaller om gewicht, nat oppervlak en breedte te verminderen. De geringe breedte net voor de vleugels levert een ideale positie om de peddelslag te beëindigen zonderC1 Marathon Racing over een breed boord te hoeven reiken. De constructie van de boot is alleen geschikt voor de gevorderde bouwer omdat de beplanking om de vleugels nogal een uitdaging vormt. Gebouwd in 3 millimeter cedar komt het gewicht op zo'n 13 kilogram.
naar overzicht

CHAA CREEK EXPEDITION

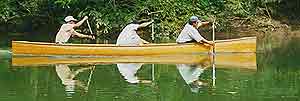

19'-9"Chaa Creek Expedition
hoge prestaties en groot volume.
lengte :602 cm.gewicht :~27 kg.
breedte: 85 cm.br. op w.l.:cm.
diepte :34 cm.diepgang :13 cm.ontwerp: Steve Killing.
De Expedition 19' 9" werd ontworpen voor de Ruta Maya Belize River Challenge -een vierdaagse race die ieder jaar wordt gehouden. De route doorkruist Belize en de deelnemers slaan iedere avond hun kamp op. De eerste boot werd gebouwd door de staf bij Chaa Creek met de hulp van Ted Moores en Joan Barrett van Bear Mountain. Gepeddeld door drie van de mannen van Chaa Creek die de boot gebouwd hadden, won deze beauty de laatste etappe van de race en eindigde als derde over het geheel.
De verhoudingsgewijs geringe breedte van 85 centimeter zorgt voor een efficiente rompvorm. De stabiliteit is nog erg geriefelijk wat de peddelaars de gelegenheid geeft zich te concentreren op de voortgang in plaats van de balans.
De boot is bedoeld voor drie opvarenden met beperkte uitrusting hoewelChaa Creek Expedition de boot maar weinig aan snelheid inboet bij een aanvullende belading. De zit is laag met de voeten vooruit in voetsteunen om efficient te kunnen peddelen.
De kano zal goed voldoen voor lange-afstandstoertochten met zware belading.
naar overzicht
